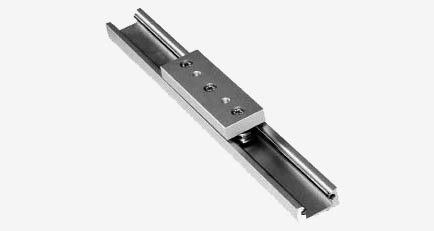

GUIDE ALBERO Ø 4

Guida

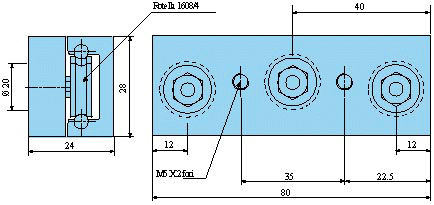

Art. MR28

Carrello

Art. CMR28/3

Nota: a richiesta sono disponibili carrelli di diverse lunghezze

Carichi applicabili

MR28
(3 ruote)

FZ Max (N)
FY Max (N)

350
600

Momenti ammissibili

Mx Max (Nm)
My Max (Nm)
Mz Max (Nm)

2
7
10

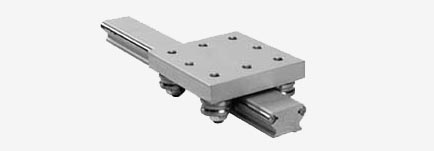

GUIDE ALBERO Ø 6

Guida

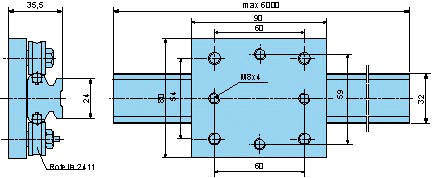

Art. ACS32

Carrello

Art. CACS32

Nota: a richiesta sono disponibili carrelli di diverse lunghezze

Carichi applicabili

ACS32

FZ Max (N)
FY Max (N)

860
950

Momenti ammissibili

Mx Max (Nm)
My Max (Nm)
Mz Max (Nm)

11
26
48




Guida

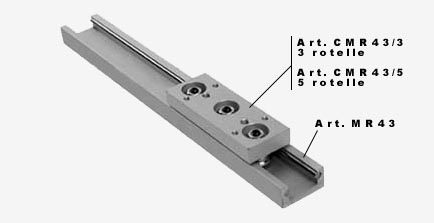

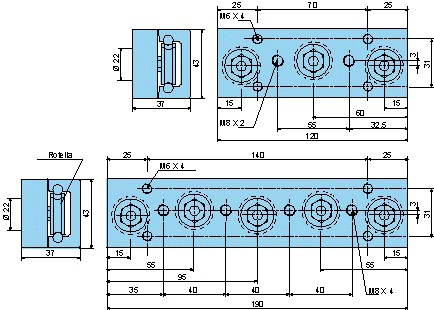

Art. MR43

Carrello

Art. CMR43/3 (3 rotelle)

Art. CMR43/5 (5 rotelle)

Nota: a richiesta sono disponibili carrelli di diverse lunghezze

Carichi applicabili

MR43
(3 ruote)

MR43/5
(5 ruote)

FZ Max (N)
FY Max (N)

680
950

950
1700

Momenti ammissibili

MR43
(3 ruote)

MR43/5
(5 ruote)

Mx Max (Nm)
My Max (Nm)
Mz Max (Nm)

5
12
20

10
25
45
