Sicuramente tra i prodotti più richiesti dal mercato, i soffietti componibili sono la soluzione più semplice ed economica per chi è alla ricerca di soffietti “pronti a magazzino” e adattabili a differenti diametri e lunghezze.
Sono di facile applicazione e garantiscono una completa protezione per qualsiasi organo meccanico senza limitarne il movimento.

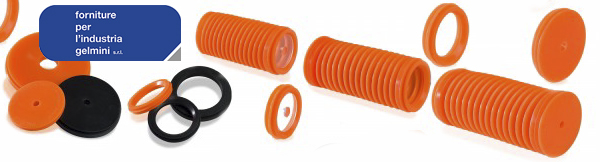

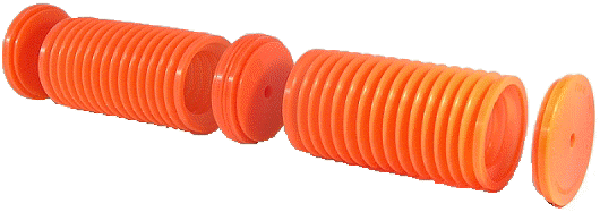

Sono composti da due elementi fondamentali: il “corpo soffietto” e i terminali. Un soffietto completo è quindi formato da un “corpo soffietto” e due terminali con un preforo standard(D1 e D2), da portare poi alla misura voluta (per determinati quantitativi possiamo già fornire i terminali forati alla misura richiesta).

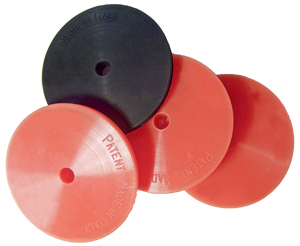

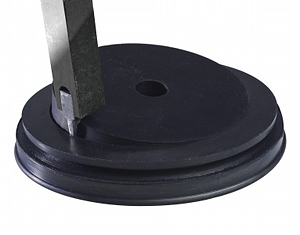

I terminali vengono semplicemente “incastrati” sulla parte fissa e sostituiscono egregiamente i classici collari di giunzione tipici dei soffietti tradizionali che vengono bloccati con fascette metalliche.
Importanti ma non sempre necessarie le “giunzioni” che consentono di collegare tra loro più soffietti della stessa misura e ottenere varie lunghezze.
Vengono attualmente prodotti e gestiti a magazzino OTTO differenti grandezze: SOF-60(Di.30 De.60) New SOF-83 (Di.50 De.83) SOF-106 (Di.70 De.106) SOF-106L (Di.55 De.106) SOF-120 (Di.63 De.120) New SOF-135 (Di.90 De.135) SOF-135M (Di.85 De.135) New SOF-135L (Di.72 De.135)

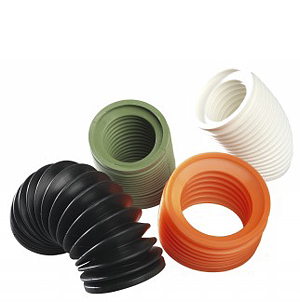

I materiali standard normalmente utilizzati sono: - GommaNBR antiolio (Nero) - GommaEPDM per esterno (Nero) - Silicone ALIMENTARE(Arancione RAL 2005) A richiesta e per quantitativi importanti, si possono produrre in altri materiali.
Il soffietto così composto presenta le seguenti caratteristiche:

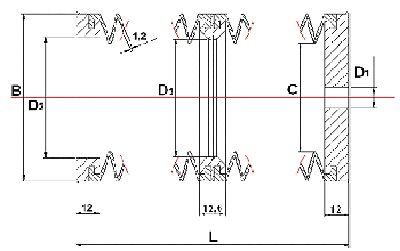

SOF-60 - C=30mm; B=60mm D1= D2= min10mm; Max 40mm L= da 55 a 300mm (senza giunzione)
SOF-83 - C=50mm; B=83mm D1= D2= min10mm; Max 60mm L= da 65 a 350mm (senza giunzione)
SOF-106 - C=70mm; B=106mm D1= D2= min10mm; Max 80mm L= da 40 a 220mm (senza giunzione)
SOF-106L - C=55mm; B=106mm D1= D2= min10mm; Max 80mm L= da 100 a 750mm (senza giunzione)
SOF-120 - C=63mm; B=120mm D1= D2= min10mm; Max 100mm L= da 95 a 700mm (senza giunzione)
SOF-135 - C=90mm; B=135mm D1= D2= min30mm; Max 116mm L= da 75 a 550mm (senza giunzione)
SOF-135M - C=85mm; B=135mm D1= D2= min30mm; Max 116mm L= da 130 a 950mm (senza giunzione)
SOF-135L - C=72mm; B=135mm D1= D2= min30mm; Max 116mm L= da 140 a 1100mm (senza giunzione)
Soffietti con corse maggiori
Nel caso fosse necessario ottenere corse maggiori, si possono unire più “corpi soffietto” tramite dei collari di giunzione; le caratteristiche di allungamento del soffietto variano nel seguente modo:
Estensione dei soffietti con
Estensione dei soffietti con
una giunzione:
due giunzioni:
SOF-60
L = da 110 a 600 mm
L = da 165 a 900 mm
SOF-83
L = da 130 a 700 mm
L = da 195 a 1050 mm
SOF-106
L = da 80 a 440 mm
L = da 120 a 660 mm
SOF-106L
L = da 200 a 1500 mm
L = da 300 a 2250 mm
SOF-120
L = da 190 a 1400 mm
L = da 285 a 2100 mm
SOF-135
L = da 150 a 1100 mm
L = da 225 a 1650 mm
SOF-135M
L = da 260 a 1900 mm
L = da 390 a 2850 mm
SOF-135L
L = da 280 a 2200 mm
L = da 420 a 3300 mm
Composizione della sigla di ordinazione SOF:
Grandezza
Materiale
Prodotto
60
R (Gomma NBR)
S (soffietto)
83
S (Silicone)
T (terminale)
106
E (Gomma EPDM)
G (giunzione)
106L
D(dischetto)
120
135
135M
135L
Esempi di ordinazione:
SOF83-S-S (Soffietto in silicone gr.83) SOF83-S-G (Giunzione in silicone gr.83) SOF83-S-T (Terminale in silicone gr.83)
