Exair - Aspiratori in linea

Exair - Aspiratori in linea

Lavorano ad aria compressa e vengono utilizzati per trasporto di materiali leggeri

Sono aspiratori azionati ad aria compressa, e rappresentano una valida soluzione per convogliare e trasportare oggetti di piccole dimensioni senza parti in movimento.
La serie "LINE VAC" consente portate elevate e sono l'ideale per coprire lunghe distanze.
I Line Vac sono infatti adatti per essere collegati a tubazioni standard al fine di realizzare potenti e compatti sistemi di trasporto granuli; non hanno parti in movimento, sono esenti da manutenzione, funzionano esclusivamente con aria compressa.

Nonostante le dimensioni compatte, il passaggio interno è di grande diametro per ottenere la massima capacità in termini di portata.
Sono disponibili in diverse taglie costruite sia in alluminio anticorodal sia in acciaio inossidabile per coprire le più svariate esigenze.
Sono la perfetta soluzione per convogliare: Minuterie plastiche - scarti o sfridi di lavorazione di materiali plastici, tessili, cartacei - Alimentari in granuli o liquidi (disponibili versioni INOX) - Trucioli o segatura di materiali plastici o legnosi - Prodotti farmaceutici, pillole, capsule - Qualsiasi prodotto in granuli ...

Perché utilizzare i Line Vac

Gli aspiratori in linea sono ideali per movimentare rapidamente grandi volumi di materiale su lunghe distanze.
Una piccola quantità di aria compressa è iniettata nel dispositivo producendo una forte depressione da una lato ed una spinta dall'altro. Il materiale viene istantaneamente aspirato e la portata è regolabile semplicemente agendo sulla pressione. Essendo azionato unicamente con aria compressa è un dispositivo sicuro, inoltre non ha necessità di manutenzione periodica.

Tipico impiego di un Line Vac per l'alimentazione della tramoggia di una macchina per lo stampaggio ad iniezione. La portata dei granuli plastici viene regolata variando la pressione dell'aria compressa. E' consigliabile inserire un'elettrovalvola per interrompere l'aria compressa e quindi l'alimentazione dei granuli.

Come funziona un Line Vac

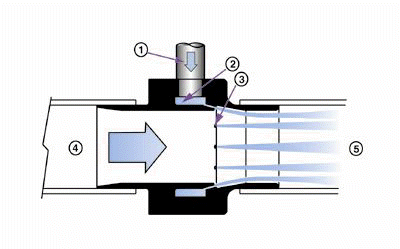

L'aria compressa fluisce attraverso il raccordo (1) nella camera anulare (2) e successivamente attraverso una serie di ugelli (3) viene iniettata nel condotto principale. Questi getti di aria creano una forte depressione nella tubazione di ingresso (4) ed una forte spinta nella tubazione di mandata (5). Il materiale viene quindi aspirato e convogliato a grandi distanze sia in verticale che in orizzontale.

Applicazioni e vantaggi

Caricamento di tramogge
Tensionamento di fibre, fili
Trasferimento di materiali in granuli
Rimozione di scarti e sfridi di lavorazione
Aspirazione trucioli
Operazioni di riempimento e svuotamento sacchi
Dispositivo compatto e silenzioso
Nessuna parte in movimento
Si collega a tubi standard
Disponibile in alluminio anticorodal o acciaio INOX

Il criterio di selezione del dispositivo Line Vac più adatto tiene conto di alcuni parametri tra cui:
Diametro delle parti da convogliare
Diametro delle tubazioni eventualmente esistenti
Portata richiesta (in volume o in peso)
Line Vac in acciaio inox o alluminio anticorodalI line Vac in acciaio inox sono ideali per applicazioni in campo alimentare e farmaceutico o dove il materiale convogliato è corrosivo o abrasivo. I Line Vac in alluminio anticorodal sono invece la soluzione più economica per la gran parte delle applicazioni comuni.

Dimensioni Line Vac

Mod. INOX	Mod. AL	A	B	C	D	E	F	G	H	I	J	K	L	M	N	O	P
6060	6080	19	13	48	99	48	25	51	25	19	39	6	35	2	37	5	1/4" NPT
6061	6081	25	19	54	99	48	25	51	25	17	33	7	34	2	40	5	1/4" NPT
6062	6082	32	25	61	99	48	25	64	32	25	51	8	41	2	43	7	1/4" NPT
6063	6083	38	32	70	111	54	32	64	32	22	44	6	37	2	48	7	3/8" NPT
6064	6084	51	45	83	111	54	32	76	38	30	59	7	38	2	54	7	3/8" NPT
6065	6085	64	57	95	111	54	32	76	38	25	51	8	37	2	60	7	3/8" NPT
6066	6086	76	70	108	143	70	45	83	41	31	61	10	37	2	67	7	1/2" NPT
6067	6087	102	95	133	143	70	45	83	41	34	69	8	40	2	80	7	1/2" NPT
-	6088	127	121	159	143	70	45	105	52	43	88	8	39	2	92	7	1/2" NPT
