TM BELT II Misuratore di tensione elettronico per cinghie
Adatto per cinghie trapezoidali e dentate
Un fattore decisivo per la durata di vita di una cinghia di trasmissione è la regolazione precisa della sua tensione. Un corretto tensionamento garantisce inoltre un risparmio energetico e una ridotta vibrazione dell’intero macchinario.
I costruttori di cinghie riportano i valori di tensione sui manuali di calcolo, ma non offrono strumenti capaci di verificarli: TRUMMETER belt II nasce proprio per questo.
Lo strumento di misurazione elettronico è composto da un sensore di rilevamento esterno e di un microprocessore interno, necessari per determinare la tensione statica della cinghia.
|
|
|
|
E' adatto a tutti i sistemi di trasmissione più diffusi che montano cinghie dentate, trapezoidali o poly-v in gomma o in poliuretano e che presentano o meno un inserto in vetro, acciaio, aramide o poliammide. Come altri misuratori, il TRUMMETER belt II rileva la frequenza di una cinghia in tensione e la indica in Hertz, ma a differenza degli altri, può calcolare la forza di tensionamento direttamente in Newton, evitando i fastidiosi calcoli che si devono fare dopo ogni misurazione.

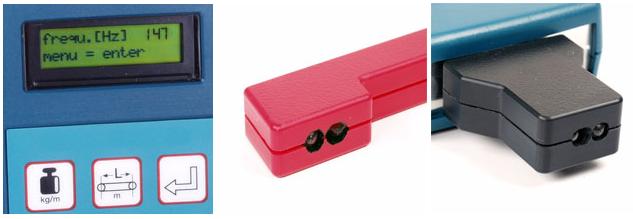

Con il nuovo TM belt II, viene messo a disposizione un particolare sensore che permette di effettuare la rilevazione con una sola mano!
L’indicazione dei risultati di misurazione e la guida dell’utente possono essere a scelta in 10 lingue, italiano, inglese, tedesco, francese etc. |
|
|
|
FUNZIONAMENTO
E’ necessario mettere in vibrazione la cinghia (ad esempio colpendola con un cacciavite), la vibrazione così prodotta viene rilevata dal sensore e trasmessa al microprocessore interno, memorizzata e visualizzata. In base alla frequenza, al peso e alla lunghezza della cinghia (dati che devono essere immessi dall’ operatore) il processore calcola la forza applicata nel tratto considerato. |
|
 |
Il microprocessore calcola la forza del tratto come segue: T = 4 x m x L2 x f2
T= forza del tratto (N) - F= frequenza del tratto di cinghia libero (Hz)
m= peso della cinghia (kg/m) - L= lunghezza del tratto di cinghia libero (mt) |
|
EQUIPAGGIAMENTO

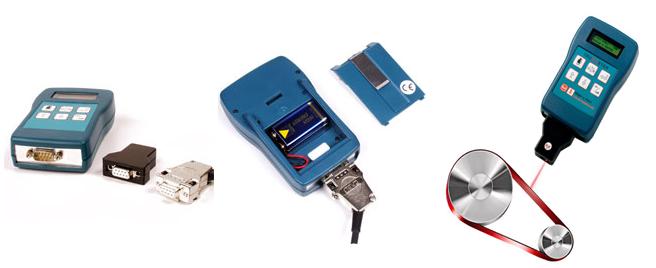

L’equipaggiamento consiste di una valigetta portatile, dell’apparecchio di misurazione elettronico completo di due sensori (1 con cavo da 1mt), batteria da 9V, certificazione e manuale d’istruzioni. |
 |
|
| In affiancamento al misuratore di tensione per cinghie, consigliamo l'allineatore per pulegge modello TKBA 40. |
|
|
|
