Calibro per controllo usura catene
Strumento per misurare l'allungamento di una catena
Le catene di trasmissione industriale sono tra i maggiori componenti soggetti ad usura nel tempo.
Questo perchè la continua forza applicata alla catena e la sua velocità, costringono, a lungo andare, le maglie ad allungarsi.
Una catena di alta qualità viene prodotta con tolleranze minime.
Entro certi limiti l'allungamento è ancora accettabile, anche se il limite a fatica della catena è ridotto e la resistenza alla rottura finale è notevolmente inferiore. Una catena allungata del 1,5% obbliga i tecnici competenti a programmare la sostituzione in sicurezza.
Una catena allungata del 3% deve essere sostituita immediatamente.
Fino a quando la catena non viene sostituita, l'attrezzatura su cui è montata non deve essere utilizzata.
Per verificare le condizioni della catena ed il suo eventuale allungamento, non è necessario smontarla...
|
|
|
|
Questa operazione, infatti, può essere effettuata grazie ad uno strumento specifico, ovvero il calibro per misurare l’usura della catena.
|
|
Il Calibro graduato è uno strumento che indica la percentuale di allungamento in modo da sapere quando è il momento di sostituire la catena in sicurezza.
E' estremamente semplice da utilizzare e indica in modo rapido e immediato l’indice di allungamento suggerendo la sostituzione della catena quando necessario.
|
|
 |
Per catene Industriali e Flyer da ½” a 1”

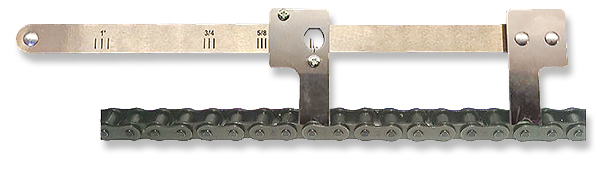

Catene a rulli
La catena deve essere in tensione
Effettuare una verifica misurando 8 passi catena su un tratto rettilineo
Posizionare le appendici sagomate sopra i rulli o sui perni sporgenti della catena
Le tacche indicheranno:
- Catena nuova con lunghezza prossima al valore nominale
- Catena con allungamento pari all’1,5%
- Catena con allungamento pari o superiore al 3% e da normativa va sostituita.
|
|
Catene Flyer
La catena deve essere in tensione
Effettuare il controllo il più vicino possibile alla puleggia di rinvio su un tratto rettilineo
Effettuare una verifica misurando 8 passi catena
Posizionare le appendici sagomate esclusivamente sui perni sporgenti della catena.
Le tacche indicheranno:
- Catena nuova con lunghezza prossima al valore nominale
- Catena con allungamento pari all’1,5%
- Catena con allungamento pari o superiore al 3% e da normativa va sostituita |
|
Cura dello strumento
- Il Calibro deve essere conservato con cura in un luogo asciutto e a temperatura idonea
- Non esporre a temperature elevate
- Deve essere sempre pulito dopo l'utilizzo
- Avere cura di non usurare i tratti sagomati di appoggio sui rulli
- Non far cadere lo strumento a terra |
|
|
|
