Giunti Flexsteel
A gioco zero interamente in acciaio
FLEXSTEEL rappresenta una serie di giunti che impiega come elemento di trasmissione un pacco di lamelle in acciaio armonico inossidabile. Due mozzi in acciaio al carbonio sono collegati al pacco lamellare da un sistema di boccole di precisione e viti ad alta resistenza. Tale disegno consente una trasmissione del moto senza gioco e torsionalmente rigida ed una costruzione interamente in acciaio. La serie di giunti Flexsteel è stata progettata con componenti modulari: offre quindi una larga flessibilità di impiego.

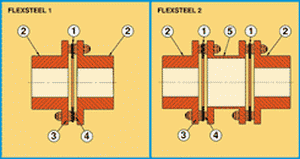

La serie FLEXSTEEL 1 è disegnata con un solo pacco lamellare e due mozzi che consentono di compensare disallineamenti assiali, angolari ma non radiali. Questa serie garantisce la più elevata rigidità torsionale.
La serie FLEXSTEEL 2 è disegnata con due pacchi lamellari, uno spaziatore e due mozzi che consentono di compensare disallineamenti assiali, angolari e radiali. La serie FLEXSTEEL 2 può essere fornita nelle diverse versioni che consentono ingombri assiali diversi.
Le due serie Flexsteel 1 e Flexsteel 2 possono essere fornite nelle versioni Flexsteel + Conex, raccomandate per una trasmissione veramente senza gioco. |
|
|
|
1. Gioco zero
è una caratteristica fondamentale per impiego su macchine a funzionamento sincrono o su movimenti con frequenti partenze, arresti, inversioni o in tutte le applicazioni ove il controllo di posizione nei due versi è essenziale per garantire la precisione del funzionamento. In tutte tali applicazioni è altamente raccomandabile la serie Flexsteel-Conex completa di calettatore.
2. Rigidità torsionale
il disegno del pacco lamellare garantisce una elevatissima rigidità torsionale, caratteristica importante per applicazioni in macchine per imballaggio, servomotori, presse da stampa, avvolgitori, macchine utensili, macchine automatiche, automazioni. |
 |
|
3. Alte temperature
Flexsteel è interamente in acciaio e quindi adatto a lavorare in ambienti ostili, con temperature fino a 240°C, come per esempio in applicazioni su pompe per liquidi ad alta temperatura.
4. Alte velocità
Flexsteel è lavorato con strettissime tolleranze costruttive di concentricità e perpendicolarità ed è quindi adatto per applicazioni ad alta velocità, anche in presenza di coppie irregolari; la velocità angolare è inoltre trasmessa senza variazioni. |
 |
|
5. Durata illimitata senza manutenzione
l'elemento elastico lamellare produce una distribuzione ottimale delle forze e le strette tolleranze di lavorazione eliminano ogni gioco; ciò comporta una lunghissima vita ed una usura quasi nulla dei giunti Flexsteel. L'elasticità del pacco lamellare riduce inoltre la trasmissione di vibrazioni, salvaguardando e riducendo l'usura dei componenti. Non è inoltre necessario alcun periodico ingrassaggio del giunto. |
|
|
|
