TKBA 40 - Allineatori per cinghie SKF
 Strumenti molto accurati per l'allineamento di pulegge a V

Per un buon funzionamento, le pulegge devono essere perfettamente ben allineate.
Questo strumento abbina la tecnologia laser alla precisione e semplicità d'uso, ed è lo strumento più preciso oggi disponibile sul mercato.
Leggero, frutto delle tecnologie più avanzate, rappresenta la soluzione ideale per migliorare le prestazioni delle macchine e ridurne i tempi passivi.
Costruito da due soli elementi, si fissa in modo semplice e veloce e non richiede un particolare addestramento nell'uso.

Caratteristiche e vantaggi



- Potenti magneti permettono il posizionamento in modo facile e veloce

- L'area obiettivo tridimensionale semplifica la procedura di allineamento

- Agevola la registrazione simultanea della tensione e dell'allineamento

- Le guide a V agevolano l'allineamento di un'ampia gamma di pulegge a V

- L'allineamento nelle scanalature delle pulegge a V invece che sulla facciata, consente di allineare in maniera ottimale pulegge di ampiezza differente o con facciate diverse

- La distanza massima di funzionamento di 6 metri (20 piedi) garantisce l'idoneità per molteplici applicazioni

- Come accessorio è disponibile uno speciale adattatore laterale, per allineare le pulegge dentate delle cinghie di distribuzione e i pignoni

Un allineamento preciso significa


- Aumento della durata di cinghie e pulegge

- Minore attrito e minori consumi d'energia

- Diminuzione delle vibrazioni e della rumorosità

- Maggior durata dei cuscinetti

- Maggiore sicurezza: le cinghie non saltano dalla puleggia

- Abbassamento dei costi

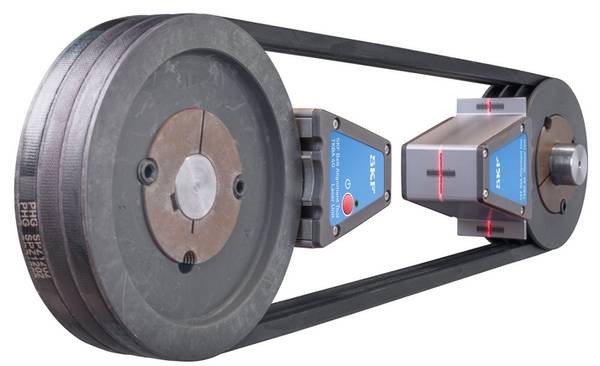

L’SKF TKBA 40 allinea le pulegge per cinghie a V nelle gole. Le guide a V
e i potenti magneti consentono di inserire il TKBA 40 nelle gole della puleggia.
Con soli due componenti, un’unità di emissione laser e un’unità
ricevente, lo strumento di allineamento per cinghie si posiziona in modo facile e rapido.
L’area obiettivo tridimensionale sull’unità ricevente
permette di rilevare facilmente il disallineamento e la sua natura; sia essa orizzontale, verticale, parallela o una combinazione delle tre.

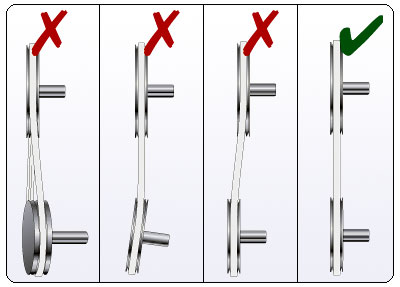

Disallineamento verticale Disallineamento orizzontale Disallineamento parallelo Allineamento corretto
Dati tecnici TKBA 40
Tipo di laser Diodo laser rosso
Laser 1x laser integrato di classe 2,
Lunghezza linea raggio 3 m a 2 m
Precisione di misurazione angolare Migliore di 0,2 º
Precisione di misurazione disassamento Migliore di 0,5 mm
Distanza di misurazione Da 50 mm a 6.000 mm
Materiale del corpo Alluminio estruso
Batteria 2 x batterie AA alcaline tipo IEC LR03
Autonomia 20 ore di funzionamento continuo
Dimensioni custodia da trasporto 260 x 180 x 85 mm
Peso totale (incl. custodia 1,3 kg
Temperatura di esercizio da 0 a 40 °C
Classificazione IP IP 40
Certificato di calibratura Valido per due anni
Contenuto del kit 1x unità emittente TKBA 40 1x unità ricevente TKBA 40 2x batterie AA 4x dimensioni guide a V, 3x di ogni dimensione 1x istruzioni d'uso 1x certificato di calibratura
- Allinea le scanalature anziché le facciate delle pulegge, cosa che consente di operare su pulegge di larghezza diversa o con facciate diseguali; idoneo anche in applicazioni in cui le facciate non possono essere usate come riferimento

- Nessun procedimento per tentativi. La posizione del laser indica la natura del disallineamento e permette la registrazione in modo facile e preciso

- Potenti magneti permettono il posizionamento in modo facile e veloce

- Facile da usare, non richiede uno specifico addestramento

- Agevola la registrazione simultanea della tensione e dell'allineamento

- Le guide a V agevolano l'allineamento di un'ampia gamma di pulegge a V

- Come accessorio è disponibile uno speciale adattatore laterale per allineare le pulegge dentate delle cinghie di distribuzione e i pignoni delle catene

- Un robusto corpo di alluminio assicura stabilità e precisione di assemblaggio


- Fornito in una leggera, maneggevole e robusta cassetta

- La possibilità di operare a distanze di 6 metri estende l'uso dello strumento a varie applicazioni

In affiancamento all'allineatore per pulegge, consigliamo l'utilizzo del misuratore di tensione per cinghie
TM BELT II
