Cursori ROLLON nuova serie NSW
In acciaio con perni volventi e testate autocentranti
La famiglia di prodotti Compact Rail è composta da guide in acciaio al carbonio trafilate a freddo, da cursori a perni volventi con cuscinetti radiali che scorrono su piste interne temprate ad induzione e rettificate.
Compact Rail comprende tre tipologie di guide: guida a piste sagomate, guida a piste piane e guida a piste sagomate miste.
Tali guide possono essere combinate per creare sistemi autoallineanti volti a compensare errori di disallineamento su due piani: assiale fino a 3,9 mm e radiale fino a 2°.
Tutti i prodotti sono zincati, e su richiesta sono disponibili altri trattamenti per incrementare la resistenza alla corrosione.
Per le guide lineari sono disponibili cinque diverse sezioni, mentre i cursori a perni volventi sono disponibili in diverse versioni e lunghezze in base alla sezione e ai requisiti di carico. |
|
NUOVA SERIE NSW

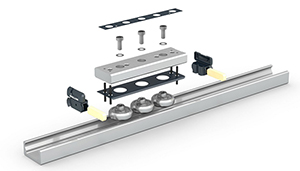

Robusto cursore in acciaio zincato con perni volventi, testate autocentranti con tergipista, tenute laterali a protezione dei componenti interni e nastro di copertura superiore per impedire manomissioni accidentali dei perni volventi fissi.
Il corpo del cursore è accuratamente rifinito con uno smusso longitudinale opaco e una superficie piatta lucida rettificata.
È disponibile per tutte le sezioni e può ospitare fino a sei perni volventi in base ai requisiti di carico. |
|
|
|
I cursori NSW sono provvisti di perni volventi che vengono a contatto alternativamente con ambedue le paste di scorrimento.
L'orientamento dei perni volventi è indicato sul corpo cursore per permettere il corretto posizionamento del cursore rispetto al carico. |
|

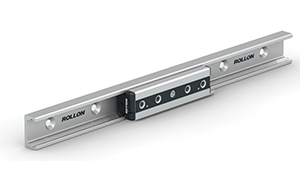

Grazie a particolari accorgimenti costruttivi, con tergipista adattabili, la serie di cursori NSW può essere utilizzata sia nelle guide serie T che nelle guide U.
Le forature consentono la sostituzione con gli obsoleti cursori serie CSW
che con i più recenti NTE/NUE |
|
|
|
