TESEO
Sistema di distribuzione aria
H.B.S. è un sistema modulare per la costruzione e assemblaggio di impianti di distribuzione.
Consente il trasporto di aria compressa o altri fluidi in pressione, come olio minerale, acqua, vuoto e gas inerti.

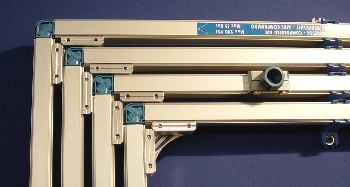

H.B.S. è costituito da: - tubazioni realizzate da barre in alluminio estruso, raccorderia ed accessori in alluminio. |
|
Con questi elementi si assembla in modo rapido ed intuitivo la linea principale di conduzione. Completato il montaggio, grazie alle piastre ed i blocchetti di uscita a fissaggio rapido, è possibile prelevare il fluido in qualsiasi punto dell'impianto e condurlo all'applicazione.
La tenuta delle giunzioni fra le barre è garantita da guarnizioni commerciali tipo OR. Tutti i componenti di TESEO H.B.S. sono stati sottoposti ai laboratori del TÜV tedesco, dal quale hanno ottenuto la certificzione del prodotto.
Principali vantaggi legati all'impiego di TESEO H.B.S. in confronto con un tradizionale impianto in tubo di ferro:
- Rapidità di installazione
- Possibilità di aggiungere uscite senza arrestare l'attività
- Facilità di modifica e ampliamento dell'impianto
- Elevata pulizia delle superfici interne ed esterne
- Modularità dei componenti
- Protezione totale dalla corrosione
- Integrazione con i sistemi esistenti
- Attrezzatura per il montaggio economica ed essenziale |
|
|
|
TESEO H.B.S. è la soluzione ideale per realizzare impianti industriali: i tempi di installazione e modifica ridotti e l'estrema flessibilità lo rendono adatto alla soluzione dei problemi più disparati.
Compatibilità con i fluidi Aria compressa, Vuoto, Argon e gas inerti in genere, Anidride carbonica, Acqua potabile, Olio minerale, Olio sintetico. |
|
Note:
D = diametro interno utile della barra cava.
A / B = ingombri esterni della barra
l = interasse delle scanalature (Lungo il lato B ed il suo opposto)
i = interasse delle scanalature (Lungo il lato A ed il suo opposto)
C = larghezza della scanalatura
d = diametro massimo di foratura |
|
|
|
Diametri e dimensioni generali
Abbiamo riassunto in una semplice tabella quale sia il diametro consigliato del tratto principale dell'impianto in HBS, in relazione alla potenza del compressore installato.
| Potenza del compressore Kw |
Diametro dell'HBS D |
| 20 |
25 |
| 40 |
32 |
| 100 |
50 |
| 200 |
63 |
| 300 |
80 |
|
 |
|
|
H.B.S
|
Dimensioni
|
Foro
|
Volume
|
Peso
|
Momento d'inerzia
|
|
D mm.
|
A mm.
|
B mm
|
l mm
|
i mm
|
C mm
|
d mm
|
l/m
|
P g/m
|
Jx Cm4
|
JY Cm4
|
|
25
|
28
|
49
|
36
|
-
|
6,2
|
18
|
0,5
|
730
|
6,80
|
3,00
|
|
32
|
36
|
50
|
36
|
-
|
6,2
|
20
|
0,8
|
1300
|
12,30
|
6,70
|
|
50
|
60
|
60
|
36
|
36
|
6,2
|
20
|
2,0
|
1900
|
26,40
|
35,00
|
|
63
|
68
|
74
|
60
|
36
|
6,2
|
30
|
3,1
|
2940
|
78,60
|
63,30
|
|
80
|
85
|
85
|
60
|
60
|
6,2
|
42
|
5,0
|
3300
|
120,20
|
120,20
|
|
 |
|
|
|
