Ampia gamma di servomotoriduttori senza motore in esecuzione specifica per automazione, dimensionati in ogni parte per la massima rigidezza torsionale e il minimo gioco angolare, per elevati momenti torcenti e carichi radiali.

Albero lento: integrale con o senza linguetta; cavo con cava linguetta o con unità di bloccaggio.
Albero veloce: collegamento tramite giunto con elastomero, torsionalmente rigido.
Flangia attacco servomotore personalizzabile.

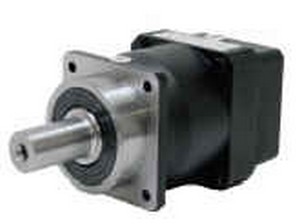

SERVOMOTORIDUTTORI EPICICLOIDALI DI PRECISIONE - CAT. SM09

Serie di servomotoriduttori epicicloidali di precisione, senza motore, dimensionati in ogni parte per la massima rigidezza torsionalee il minimo gioco angolare, per trasmettere gli elevati momenti torcentie per sopportare gli elevati carichisull'estremità d'albero lento.

Caratteristiche principali:

- ampia gamma di dimensioni di accoppiamento servomotore possibili.
- albero lento normale o bisporgente senza linguetta, a richiesta con linguetta.

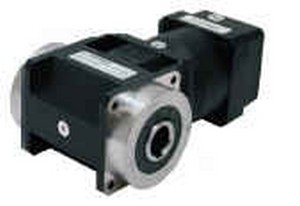

- albero cavo con cava linguetta e gole anello elastico per estrazione (a richiesta con unità di bloccaggio)
- cuscinetti volventi a rulli conici; a rullini a pieno riempimento con perni di dimensione elevata, per la massima rigidezza della sopportazione.
- lubrificazione a bagno con olio sintetico, «a vita».

SERVOMOTORIDUTTORE COASSIALE

Grandezze: 57 ... 181

Rotismi: E, 2E

Rapporti nominali: 3,4 ... 100 Ingranaggi cilindrici a dentatura con profili rettificati; telaio portaplanetari integrale con l'albero lento

Serie di servomotoriduttori (a vite, coassiali, ad assi paralleli e ortogonali) senza motore in esecuzione specifica SR per automazione, dimensionati in ogni parte per la massima rigidezza torsionale e il minimo gioco angolare, per trasmettere gli elevati momenti torcenti e sopportare gli elevati carichi sull'estremità d'albero lento.

Caratteristiche principali:

- ampia gamma di dimensioni di accoppiamento servomotore possibili
- regolarità di moto e silenziosità
- fissaggio universale; scalamento infittito delle grandezze e delle prestazioni
- manutenzione ridotta
- completezza di esecuzioni

Notevole grado di precisione, rigidezza e compattezza ottenuto mediante:

- lavorazioni accurate e precise delle dentature: ottimizzazione delle prestazioni dell'ingranaggio a vite (vite con profilo a evolvente ZI superfiito e rettificato e ruota a vite con profilo adeguatamente coniugato), ingranaggi cilindrici rettificati, conici accuratamente rodati; controlli rigorosi
- carcasse monolitiche di ghisa, rigide e precise; flange servomotore quadrate; dimensioni compatte
- sopportazioni ampiamente dimensionate.

Grandezze: 50 ... 101
Rotismi: 2I, 3I
Rapporti nominali: 6,3 ... 160

Ingranaggi cilindrici a dentatura elicoidale con profilo rettificato e pignone ultima riduzione con tre sopporti.


SERVOMOTORIDUTTORI AD ASSI PARALLELI

Grandezze: 50 ... 125
Rotismi: 2I, 3I
Rapporti nominali: 6,3 ... 160

Ingranaggi cilindrici a dentatura elicoidale con profilo rettificato.


SERVOMOTORIDUTTORI AD ASSI ORTOGONALI

Grandezze: 50 ... 140
Rotismi: CI, ICI
Rapporti nominali: 6,3 ... 200

Ingranaggi cilindrici a dentatura elicoidale con profilo rettificato, ingranaggi conici a dentatura spiroidale Gleason con profilo accuratamente rodato.
