DA0115RC a ricircolazione di sfere ACCURIDE
Guida ACCURIDE in alluminio a corsa illimitata

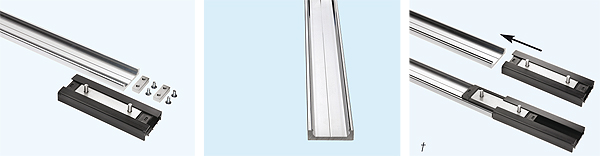

Questo particolarissimo sistema lineare è composto da una guida in alluminio anodizzato disponibile in due differenti lunghezze standard da 1200mm e da 2400mm, e da uno o più cursori a ricircolazione di sfere (sfere Inox o materiale plastico).
E' consigliata in tutte quelle applicazioni dove le guide lineari di precisione possono risultare ‘troppo tecniche’ e quindi costose. |
|
|
|
L'economicità incredibile di questo sistema rende il movimento lineare a ricircolazione di sfere alla portata di tutti; Le capacità di carico arrivano a 120Kg a seconda dell'orientamento e dal n° di cursori inseriti che ovviamente possono essere venduti separatamente. E' inoltre possibile ottenere guide di lunghezza infinita, assemblando tra loro più spezzoni standard in modo da realizzare un sistema a corsa illimitata.
Per maggior stabilità si possono fissare insieme gli arresti guida.

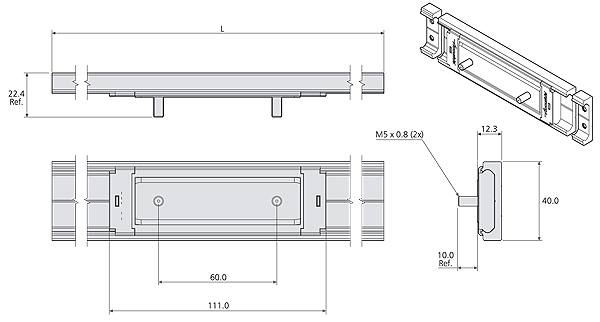

I cursori vengono prodotti in 2 opzioni: con sfere in acciaio inossidabile a grande portata oppure con sfere in polimero senza lubrificazione per un funzionamento silenzioso, pulito e privo di manutenzione. |
|
| Particolare |
Codice di ordinazione |
KG/W |
|
|
|
|
|
|
|
| |
|
|
|
|
|
|
|
|
|
| Binario da 1,2m x 1 (senza fori di fissaggio) |
DA0115-0120RC |
0,635 |
|
|
|
|
|
|
|
| Binario da 2,4m x 1 (senza fori di fissaggio) |
DA0115-0240RC |
1,27 |
|
|
|
|
|
|
|
| Binario da 1,2m x 1 (con fori di fissaggio x 12) |
DA0115-0120RCH |
0,635 |
|
|
|
|
|
|
|
| Binario da 2,4m x 1 (con fori di fissaggio x 24) |
DA0115-0240RCH |
1,27 |
|
|
|
|
|
|
|
| Carrello (sfere in acciaio inossidabile) x 1 |
DS0115-CASSRC |
0,12 |
|
|
|
|
|
|
|
| Carrello (sfere in polimero) x 1 |
DP0115-CASSRC |
0,085 |
|
|
|
|
|
|
|
| Arresti di fine corsa (1 arresto + 2 viti) |
DA0115-STOPRC |
0,007 |
|
|
|
|
|
|
|
| Maschera di foratura x 1 |
DZ0115-DJIGRC |
0,08 |
|
|
|
|
|
|
|
|
|

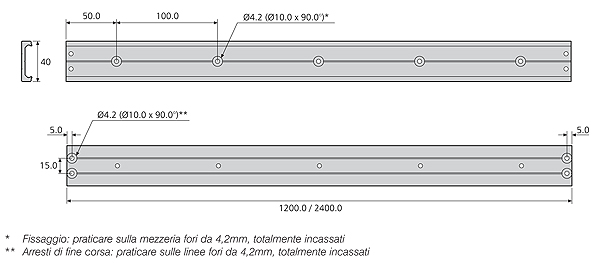

| Le guide sono dotate di contrassegni sia per i fori di fissaggio che per gli arresti di fine corsa. Si può inoltre acquistare separatamente una maschera di foratura per garantire l’accurato fissaggio delle guide.
La serie RCH è già dotata di foratura standard. |
|
|
|
| Anche se non idonea ad applicazioni ad alta coppia, la guida DA0115RC può essere usata orizzontalmente o verticalmente ed è adatta per automazione industriale, porte scorrevoli, divisori mobili e ripari di sicurezza o pannelli di controllo.
Caratteristiche e vantaggi
-
Portata fino a 120kg
-
Binario in alluminio, lunghezze da 1,2 e 2,4m
-
Cursori con sfere Inox o in polimero
-
Resistenza alla corrosione
-
Resistenza alla polvere e alla ruggine
-
Lunghezza infinita delle guide
-
Arresti di fine corsa "a misura" (venduti separatamente)
|
|
|
|
|
|
|
|
L’aggiunta della chiusura morbida a un elemento scorrevole aggiunge vero valore al prodotto. Gli utenti apprezzano il movimento regolare e facile e la chiusura controllata evita anche lesioni alle dita. L'aggiunta di un tampone di chiusura protegge anche il design dai danni causati da una chiusura violenta.

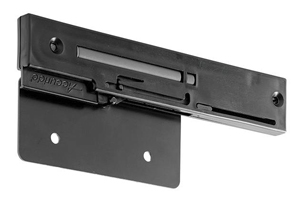

Il kit di facile installazione DP0115-ECRC contiene il meccanismo di chiusura e la piastra di adattamento ai carrelli a sfere della serie 0115. |
 |
|
|
|
|
|
|
|
|
|
