Manicotti a sfere SKF >>> EWELLIX
 Serie LBBR e LBCR

Alta capacità, rigidezza e lunga durata di esercizio sono requisiti impegnativi per la tecnologia alla base delle moderne guide lineari, così come riduzione al minimo dell'ingombro e delle attività di manutenzione.

La risposta di EWELLIX è la nuova generazione di manicotti a sfere serie D. Disponibile per diametri albero da 12 a 40 mm, con una selezione di tenute a doppio labbro, e per una vasta gamma di applicazioni gravose, questa soluzione innovativa si può abbinare ad alberi guida in acciaio inossidabile di SKF per ottenere massima resistenza in presenza di umidità e altre condizioni avverse.
Questa soluzione può assicurare un aumento della capacità di carico dinamico fino al 15% e della durata di esercizio dei cuscinetti fino al 50% rispetto ai design precedenti, conservando le proprietà di intercambiabilità con tutti i cuscinetti ISO Serie 3.

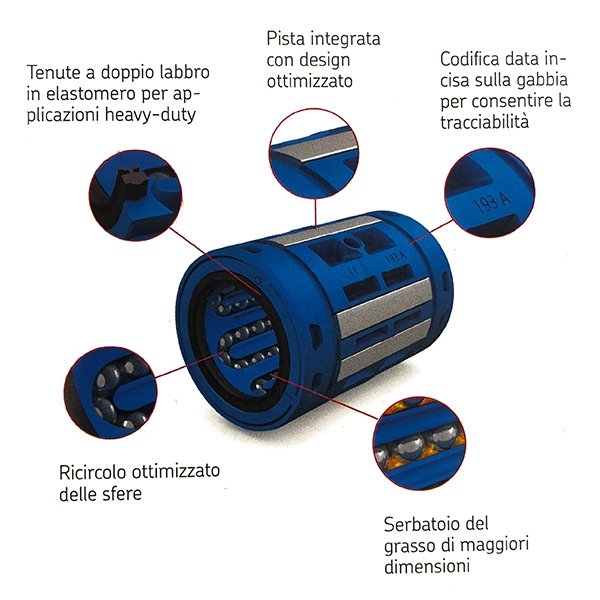

l cuscinetti sono dotati di gabbia con design ottimizzato con meno componenti, che presenta sfere di maggiori dimensioni, piste per le sfere, serbatoio del grasso e zone di ricircolo, che contribuiscono ad assicurare un funzionamento fluido, riducendo attrito e livelli di rumorosità.


Lubrificati di serie per aiutare i clienti a ridurre i tempi di assemblaggio e gli errori di montaggio, questi cuscinetti non richiedono alcuna rilubrifìcazione dopo l'installazione, con conseguente riduzione dei costi.

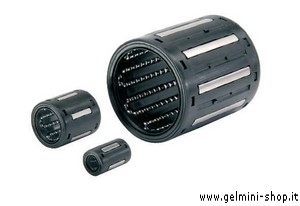

Manicotti a sfere LBBR

Il manicotto a sfere LBBR brevettato da EWELLIX combina una gabbia in plastica con piste di rotolamento in acciaio temprato nelle quali scorrono le sfere.
Il cuscinetto è conforme alla serie dimensionale 1 secondo ISO10285.
Le piste di rotolamento dell’LBBR sono concepite per utilizzare completamente l’intera lunghezza della zona di carico e aumentare così la portata e la durata di servizio del cuscinetto.
La gabbia in plastica è stata riprogettata per offrire il massimo delle prestazioni.
Le ricircolazioni di sfere sono concepite perché non vi sia resistenza della gabbia all’ingresso e uscita delle stesse. La gabbia migliorata consente inoltre di accogliere sfere di dimensioni maggiori per offrire una capacità di carico superiore e una durata di servizio maggiore. La versione a tenuta è dotata di guarnizioni a doppio labbro integrali. Queste tenute dispongono di un labbro interno per mantenere il lubrificante all’interno del cuscinetto; il labbro esterno invece impedisce che eventuali impurità possano penetrare all’interno del cuscinetto.

La versione senza tenute è dotata di schermi non striscianti per proteggere il cuscinetto da particelle di dimensioni maggiori.

I manicotti a sfere LBBR non richiedono il fissaggio assiale nell’alloggiamento a condizione che il foro dell’alloggiamento sia dimensionato correttamente.

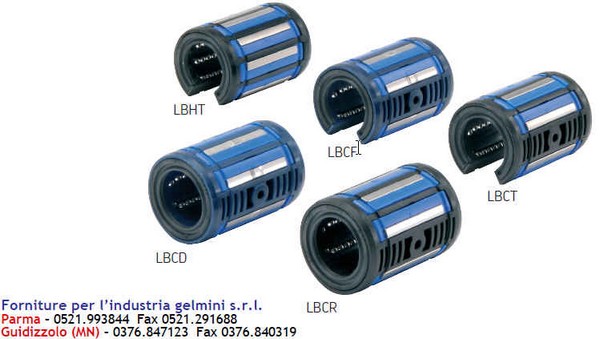

Manicotti a sfere LBCR

I manicotti a sfere LBCR sono costituiti da una gabbia, da piste di scorrimento per la guida delle sfere e da tenute o schermi. Grazie alla lunghezza estremamente elevata della corsa e all’osculazione delle piste lavorate, sono in grado di sostenere carichi pesanti.
I manicotti a sfere LBCR, grazie all’ottimizzazione delle piste di scorrimento e della posizione per garantire la massima capacità di carico, possono essere montati in alloggiamenti chiusi o regolabili. In caso di montaggio in alloggiamento chiuso, la tolleranza del diametro inscritto del set di sfere e quindi la distanza di esercizio è determinata dalla tolleranza del foro dell’alloggiamento. In caso di montaggio in alloggiamenti aperti, le guide lineari possono essere regolate per fornire la distanza di esercizio o il precarico in funzione delle esigenze dell’applicazione.
I manicotti a sfere LBCR devono essere bloccati in direzione assiale, ad esempio mediante il nipplo di ingrassaggio o una spina di fissaggio.
