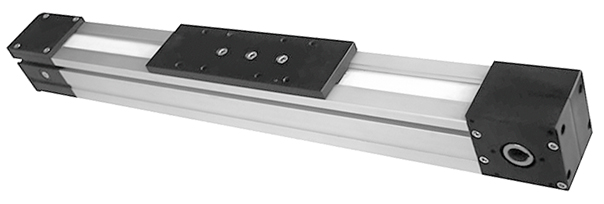

MODULI LINEARI serie AG
Scorrimento a ricircolo di sfere e trasmissione a cinghia
Le serie AG con scorrimento a pattini a ricircolazione di sfere inseriti in robusti profili di alluminio, permettono di soddisfare le più svariate esigenze in termini dinamici e di capacità di carico e sono particolarmente indicate per carichi medio/pesanti e ottima resistenza alle vibrazioni.
Mantengono le dimensioni contenute della serie AR moltiplicandone le capacità di carico.
|
|
|
|
La scelta della grandezza dipende dagli ingombri richiesti dall'applicazione e dai carichi da supportare.

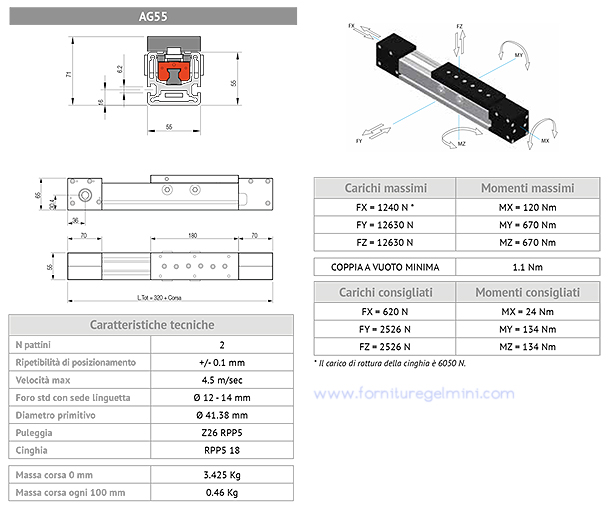

AG55 > Trasmissione a cinghia RPP 5/18 - n° 2 Pattini a ricircolo di sfere

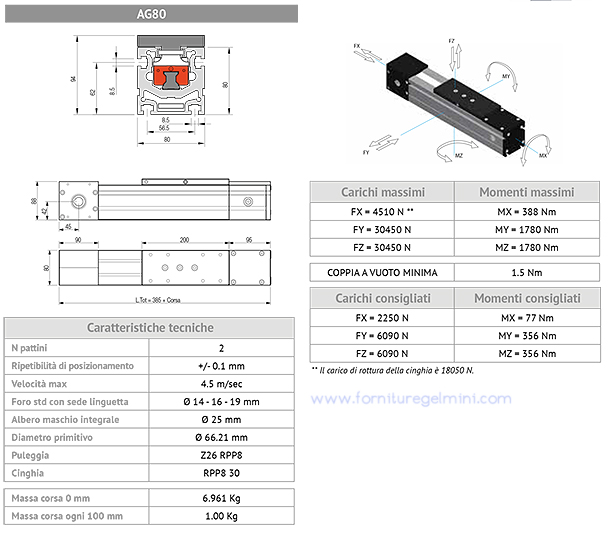

AG80 > Trasmissione a cinghia RPP 8/30 - n° 2 Pattini a ricircolo di sfere

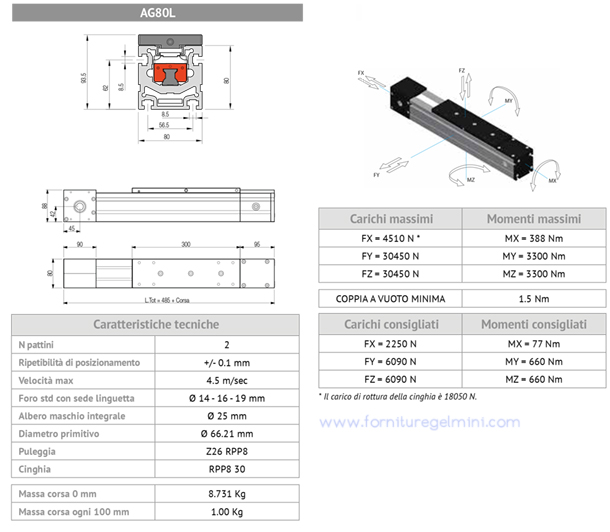

AG80L > Trasmissione a cinghia RPP 8/30 - n° 2 Pattini a ricircolo di sfere

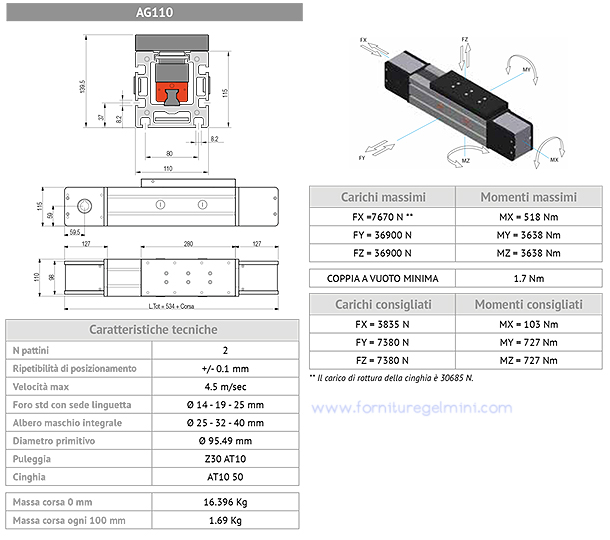

AG110 > Trasmissione a cinghia AT 10/50 - n° 2 Pattini a ricircolo di sfere
Tutti i moduli lineari vengono forniti assemblati, senza motorizzazione.
OPZIONI
• predisposizione attacco motore/riduttore: diretto o con campana e giunto
• forature supplementari
• accessori di fissaggio
• sistema di giunzione per lunghezze oltre i 6000 mm
• possibilità di trattamenti anticorrosione |
|
|
|
|
|
|
|
|
|
|
|
|
|
