| Il manicotto a sfere NBS è un sistema di moto lineare che permette corse illimitate. Poiché le sfere hanno un contatto puntiforme con l'albero, il carico ammissibile è ridotto, ma si ottiene uno scorrimento con minimo attrito e un movimento dolce e preciso. |
|
 |
Sono largamente utilizzati nelle parti mobili di macchine industriali quali:
macchine e linee per l'imballaggio, macchine automatiche, pallettizzatori, manipolatori a più assi, etichettatrici, punzonatrici, alesatrici, robotica in generale, protezioni mobili. |
|
| CARATTERISTICHE COSTRUTTIVE
L'anello esterno del manicotto è in acciaio per cuscinetti ad alto tenore di carbonio, mentre la circonferenza interna è trattata termicamente e rettificata dopo la brocciatura.
Le gabbie sono estremamente precise, pertanto le sfere sono guidate in modo accurato.
Il sistema combinato manicotto + supporto permette una semplice installazione.
Ottima la durata di prestazione per il costante carico sulle sfere. |
|
|
|
|
|

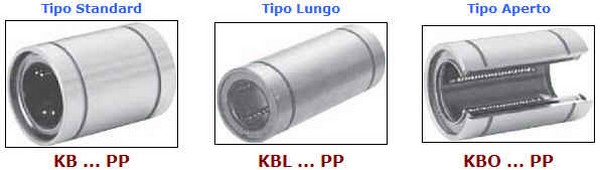

KB...PP - L'anello esterno del manicotto a sfere ha una forma cilindrica, è rettificato con un alto grado di precisione ed è possibile l'impiego in una vasta gamma di applicazioni.
KBL...PP - In questo tipo di manicotto sono montate due gabbie standard per poter permettere di sopportare un maggior carico, ridurre i costi d'applicazione e supportare piccoli momenti torcenti.
KBO...PP - L'anello esterno del manicotto è aperto in corrispondenza di una fila di sfere (50° fino a 78°); può essere usato quando l'albero è fissato sulla base o supporto, per prevenire la flessione. E' possibile regolare il gioco. |
|
|
|

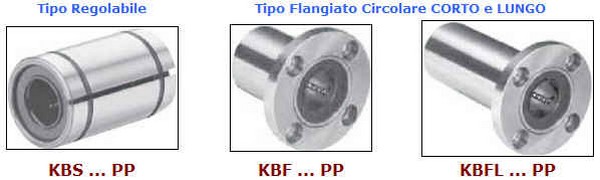

KBS...PP - L'anello esterno è tagliato in senso assiale in modo che il gioco con l'albero possa essere facilmente modificato.
KBF...PP KBFL...PP - Queste tipologie di manicotti hanno la flangia circolare e possono essere montati per mezzo di viti in un supporto in modo diretto e semplice. |
|
|
|

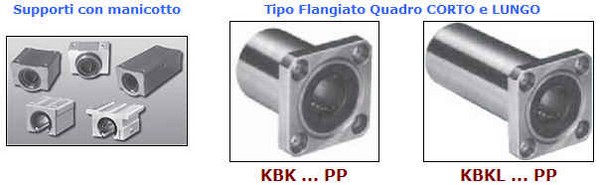

SUPPORTI CON MANICOTTO - Ampia la disponibilità di supporti già assemblati con varie tipologie di manicotto.
KBK...PP KBKL...PP - La flangia quadrata può essere utile per ridurre l'ingombro all'atto dell'installazione. |
|
|
|

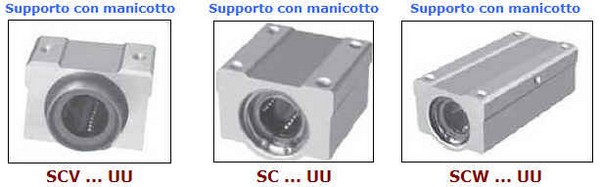

Queste tipologie di supporti in alluminio, vengono fornite con manicotto a sfere completo di tenute da ambo i lati.
Il montaggio estremamente facile avviene semplicemente avvitando le viti al piano di lavoro.
E' disponibile in tre diverse serie con differenti lunghezze. |
|
|
|

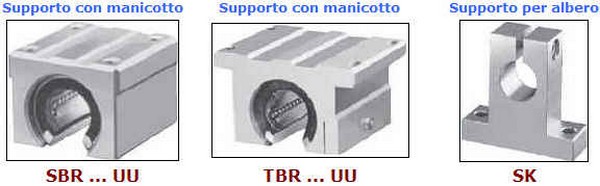

SBR...UU TBR...UU - Anche per queste tipologie (aperte), i supporti in alluminio, vengono forniti con manicotto a sfere completo di tenute da ambo i lati.
Il montaggio estremamente facile avviene semplicemente avvitando le viti al piano di lavoro.
SK - Queste tipologie di supporti in alluminio, sono adatti a sostenere gli alberi di scorrimento.
Dal catalogo è possibile verificare le misure disponibili e le dimensioni d'ingombro. |
|
