X-Rail in acciaio INOX
 Guide e cursori in acciaio Inox

La guida in acciaio inossidabile X-RAIL è una guida lineare semplice da montare e vantaggiosa dal punto di vista dei costi, indicata soprattutto per applicazioni in cui la resistenza alla corrosione, abbinata ad una buona capacità di carico, è il requisito principale, sia a causa di normative in vigore (vedi industria alimentare) che per esigenze specifiche dell’ambiente di lavoro (settore chimico ecc.).
Questi sono i numerosi vantaggi che X-RAIL è in grado di offrire agli utilizzatori:
  • Resistenza alla corrosione anche a seguito di processi di graffiatura, incisione e all’attacco degli acidi.
  • Lubrificazione non richiesta
  • Utilizzabile in processi di lavaggio
  • Resistenza alle alte temperature (120°C) ed agli sbalzi termici
  • Utilizzo di materiali certificati FDA
  • Assenza di qualsiasi rivestimento che possa sfaldarsi o essere inciso
  • Basso coefficiente di attrito
  • Materiali ecologici e riciclabili
La guida esterna è realizzata in acciaio inox AISI 316L e può raggiungere i 3 metri di lunghezza, con fori di fissaggio cilindrici  passanti.

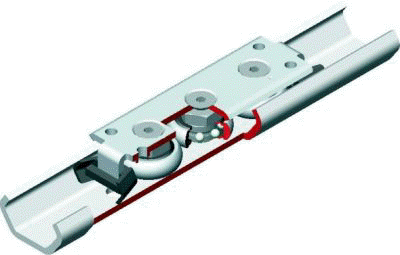

I cursori, aventi il “corpo” realizzato in acciaio INOX AISI316L, scorrono in posizione interna, per una migliore protezione e compattezza.
Sono dotati di tergipista in materiale plastico a basso attrito, per una corretta pulizia delle piste di rotolamento.
I cuscinetti sono muniti di doppio schermo di protezione (2RS) e sono lubrificati a vita.
Sono dotati di perni eccentrici, per consentire una regolazione del precarico dopo l’inserimento del cursore all’interno della guida.
Caratteristiche
  • Sezioni disponibili: 20, 30, 45 mm
  • Max. velocità di traslazione del cursore nella guida: 1,5 m/s
  • Max. velocità di traslazione sistema telescopico: 0,8 m/s
  • Max. accelerazione: 2 m/s2
  • Max. corsa: 3.060 mm
  • Max. capacità di carico radiale: 1.740 N (per cursore)
  • Intervallo di temperatura per le guide in acciaio inox: da -30 °C a +120 °C
  • Perni volventi lubrificati a vita
  • Schermo protettivo dei perni volventi: 2RS (protetto contro gli spruzzi d’acqua
  • Materiale: guide in acciaio inox TEX... / UEX... 1.4404 (AISI 316L)
  • Materiale cuscinetti: acciaio inox 1.4110 (AISI 440)
