Rollon serie Compact
Guida in acciaio con piste temprate e cursore a cuscinetti
| IL SISTEMA PIU' VERSATILE DI MOVIMENTAZIONE LINEARE |
|
COMPACT RAIL è un ampio e versatile sistema di movimentazione lineare comprendente una vasta offerta di guide e cursori che fanno della precisione, dell’elevata capacità di carico, della velocità e della silenziosità i loro punti di forza.
L’innovativo e rivoluzionario sistema K + U offre grandi caratteristiche di autoallineamento, di assorbimento di errori angolari e di parallelismo, unitamente ad una grande facilità di montaggio. |
|
|
|

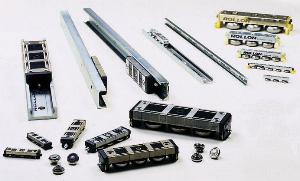

GUIDE
Tre tipi distinti di guida T, K ed U, disponibili in quattro diverse dimensioni esterne: 18 - 28 - 43 e 63 mm.
Il loro geniale design rende superflua la lavorazione preventiva delle superfici di appoggio, come strutture in alluminio o elettrosaldate, garantendo comunque qualità e precisione del movimento. Tutti i tipi di guida sono dotati di piste di scorrimento temprate e superfinite, configurate in modo da avere le superfici di contatto all’interno del profilo, in posizione autoprotetta. |
 |
|
"Sistema T+T":
precisione lineare assoluta ed estrema rigidità, alta resistenza ai momenti ribaltanti |
 |
|
"Sistema T+U": precisione lineare garantita e possibilità di recupero di errori di parallelismo assiale |
 |
|
"Sistema K+U":
alta resistenza ai momenti, ottima capacità di recupero errori di allineamento in ogni direzione |
 |
|
CURSORI
I cursori NTE, NUE e NKE, in lega di alluminio veloci e silenziosi, offrono la più alta capacità di carico, a pari dimensioni, rispetto i più comuni sistemi di movimentazione lineare a perni volventi. Tergipista rigidi e guarnizioni a contatto rendono sicura la protezione da corpi estranei mentre la nichelatura superficiale ne completa le caratteristiche di qualità.

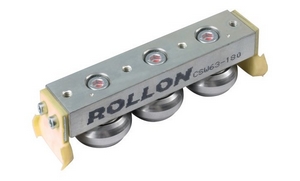

I cursori CSW e CDW, in acciaio, sono disponibili in numerose versioni, con svariate lunghezze e diverso numero di perni volventi.
Le guide lineari COMPACT RAIL possono essere utilizzate in svariati campi applicativi, quali macchine da taglio, pallettizzatori, apparecchiature elettromedicali, porte di mezzi di trasporto, ecc.
ATTENZIONE
Dal 1° Luglio 2024, i cursori serie NTE/NUE 18-28-43-63 (ad esaurimento scorte disponibili) non saranno più fornibili.
A partire dal 1° luglio saranno fornibili soltanto i cursori nuova serie NSW.
Vedi i nuovi cursori NSW
|
|
Punti forti del sistema COMPACT RAIL
- Il primo sistema lineare a due guide realmente autoallineante: il sistema K+U.
Grazie alla particolare conformazione interna delle piste di rotolamento, la guida della serie K, utilizzata in coppia con una guida della serie U, riesce ad annullare gli effetti degli errori di posizionamento rotazionale, di disallineamento dei piani laterali e di parallelismo longitudinale fra le guide. Non sono quindi necessarie lavorazioni particolari sulle superfici d'appoggio, con relativi vantaggi in fatto di tempo utilizzato e di denaro risparmiato.
Utilizzare questo sistema è quindi facile ed economico
- La doppia versione dei fori di fissaggio ,sia per per viti a testa cilindrica sia per viti a testa svasata, che offre la possibilità di utilizzare le guide anche se le tolleranze di allineamento dei fori sulla struttura di fissaggio non sono particolarmente precise (fori cilindrici), o se, al contrario, lo sono (fori svasati)
- Il passo costante dei fori su tutte le lunghezze di guida, che risulta particolarmente vantaggioso quando è necessario accoppiare diversi spezzoni di guida per raggiungere le dimensioni richieste dall'applicazione, in quanto, indipendentemente dalla lunghezza degli spezzoni utilizzati, il passo dei fori sulla struttura è sempre costante
- I cursori serie N, che permettono di ottenere notevoli prestazioni in termini di capacità di carico radiale e assiale e soprattutto in termini di durata di vita
- I cursori serie CDW, che incrementano le possibilità di montaggio grazie al corpo allargato e ai fori di fissaggio ruotati di 90° rispetto all'asse dei perni volventi
- La silenziosità, grazie ai perni volventi, abbinata ad un'altissima velocità di movimento
(si possono raggiungere i 9 m/s!), che permette il massimo sfruttamento della macchina
utilizzata, nel pieno rispetto delle norme di sicurezza ambientale. |
|
|
|
